دستهبندی: ابزار تست
نوع دستگاه:Optical Power Meter / OPM
نوع آشکارساز:InGaAs
محدوده طول موج:800 تا 1700 نانومتر
طول موج های استاندارد:850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm

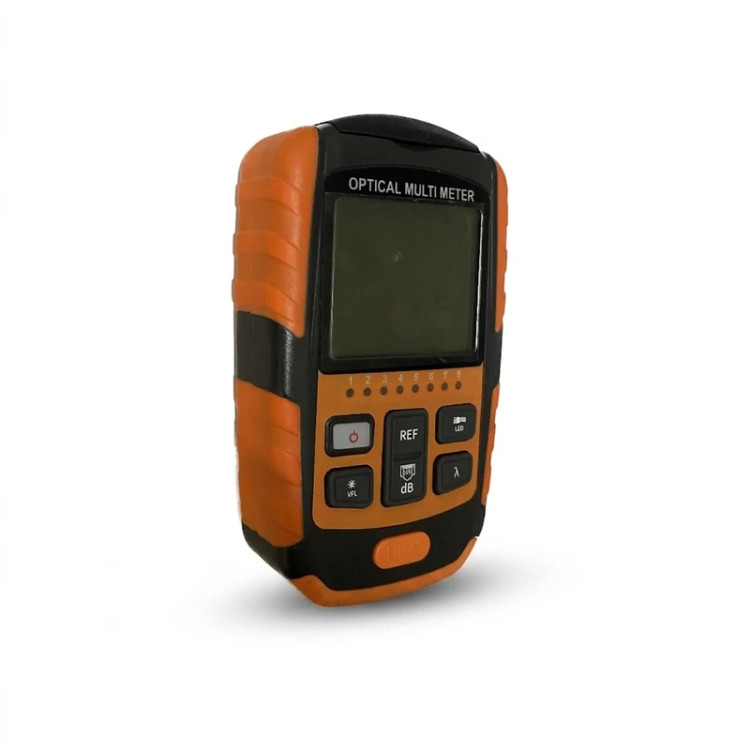

پاورمتر فیبر نوری مدل NK260AV02
برند:NOVKER
گارانتی اصالت و سلامت فیزیکی کالا
مشخصات
نوع دستگاه
Optical Power Meter / OPM
نوع آشکارساز
InGaAs
محدوده طول موج
800 تا 1700 نانومتر
طول موج های استاندارد
850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm
محدوده اندازه گیری توان
بسته به پیکربندی: -70 تا +10 dBm یا -50 تا +26 dBm
عدم قطعیت اندازهگیری
±5%
وضوح نمایش خطی
0.1%
وضوح نمایش لگاریتمی
0.01 dBm
فرکانسهای قابل تشخیص
270Hz / 330Hz / 1kHz / 2kHz

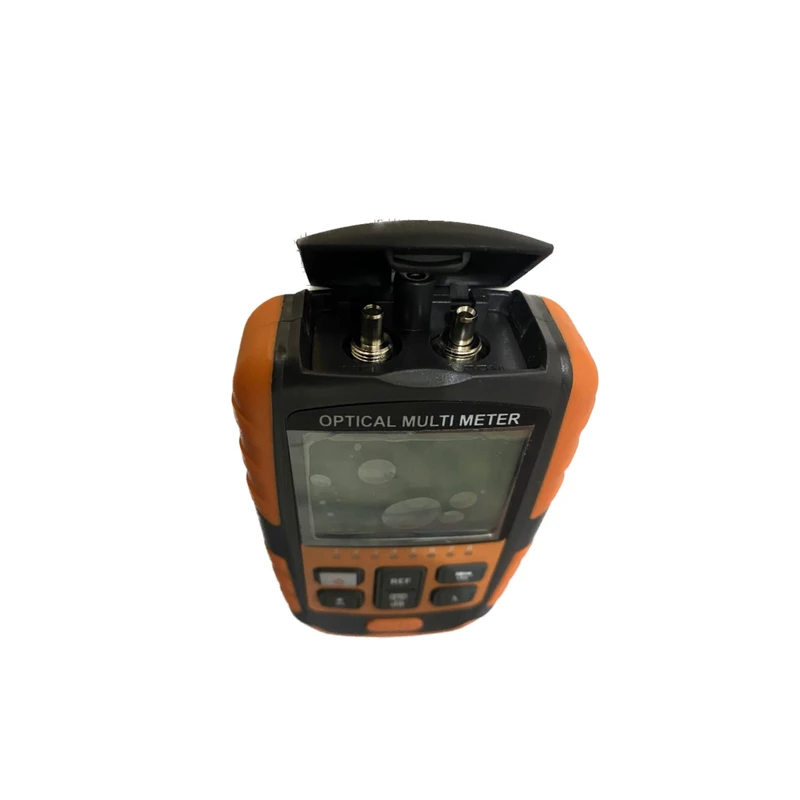

کانکتور OPM
Universal FC / SC / ST
حافظه اندازهگیری
دارد
ذخیره تنظیمات طول موج
دارد
کالیبراسیون کاربر
پشتیبانی می شود
VFL
اختیاری، بسته به پیکربندی
طول موج VFL
650nm ±30nm
توان خروجی VFL
2 / 10 / 30 / 50 mW، بسته به پیکربندی
حالت VFL
CW / 1Hz / 2Hz
تست ترتیب سیم RJ45
دارد
تست ردیابی کابل
اختیاری
محدوده تست کابل
حداکثر 300 متر
منبع تغذیه
2 عدد باتری AAA یا باتری لیتیومی 3.7V/700mAh، بسته به پیکربندی
پورت
USB Type-C
مدت کارکرد OPM
≥120 ساعت
خاموشی خودکار
10 دقیقه
دمای کار
-10 تا +50°C
ابعاد
110 × 68 × 27 میلیمتر
وزن
حدود 130 گرم
توضیحات
پاورمتر فیبر نوری NOVKER مدل NK260
پاورمتر فیبر نوری NOVKER مدل NK260 یک ابزار کاربردی و دقیق برای اندازهگیری توان سیگنالهای نوری در شبکههای فیبر نوری است. این دستگاه با پشتیبانی از محدوده گسترده طول موج، آشکارساز InGaAs و قابلیت تشخیص فرکانسهای مدولهشده، برای تکنسینهای نصب، راهاندازی، نگهداری و عیبیابی شبکههای فیبر نوری گزینهای مناسب محسوب میشود.
پاورمتر NOVKER NK260 میتواند توان نوری را در محدوده 800 تا 1700 نانومتر اندازهگیری کند و از طول موجهای استانداردی مانند 850، 980، 1270، 1300، 1310، 1490، 1550، 1577، 1625 و 1650 نانومتر پشتیبانی میکند. این ویژگی باعث میشود دستگاه در بسیاری از پروژههای ارتباطی و زیرساختهای فیبر نوری قابل استفاده باشد.
اندازهگیری دقیق توان نوری
مهمترین وظیفه NK260 اندازهگیری قدرت سیگنال نوری و بررسی وضعیت لینک فیبر نوری است. این دستگاه با آشکارساز InGaAs و بازه اندازهگیری متناسب با کاربردهای مختلف، امکان بررسی سطح توان دریافتی و تشخیص افت غیرعادی سیگنال را فراهم میکند.
بسته به پیکربندی دستگاه، بازه اندازهگیری پاورمتر میتواند شامل -70 تا +10 dBm یا -50 تا +26 dBm باشد. دقت اعلامشده برای اندازهگیری نیز حدود ±5% است.

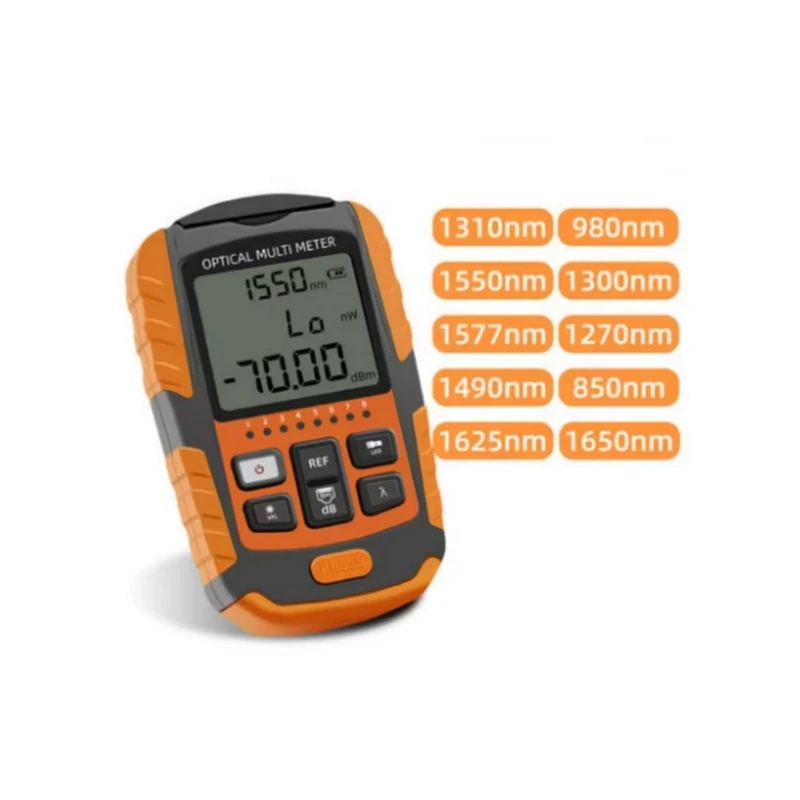

پشتیبانی از طول موجهای متداول فیبر نوری
NOVKER NK260 برای کار با طول موجهای متداول در شبکههای فیبر نوری طراحی شده است. پشتیبانی از طول موجهای 850، 980، 1270، 1300، 1310، 1490، 1550، 1577، 1625 و 1650 نانومتر، امکان استفاده از دستگاه را در طیف متنوعی از پروژههای شبکه فراهم میکند.
تشخیص فرکانس سیگنال نوری
یکی از قابلیتهای کاربردی NK260، تشخیص سیگنالهای نوری مدولهشده است. دستگاه میتواند فرکانسهای 270Hz، 330Hz، 1kHz و 2kHz را شناسایی کند. این قابلیت در فرآیند تست و عیبیابی لینکهای فیبر نوری میتواند به تکنسین در شناسایی وضعیت سیگنال کمک کند.
نمایش توان به صورت dBm و مقادیر خطی
نتایج اندازهگیری در NK260 به شکل خوانا روی نمایشگر دستگاه ارائه میشوند. وضوح نمایش در حالت خطی 0.1% و در حالت لگاریتمی 0.01dBm است که امکان بررسی دقیقتر سطح توان نوری را فراهم میکند.
حافظه و امکانات کاربردی برای تستهای میدانی
پاورمتر فیبر نوری NOVKER مدل NK260 از قابلیت ذخیره نتایج اندازهگیری پشتیبانی میکند. همچنین امکاناتی مانند ذخیره تنظیمات طول موج، خاموشی خودکار و کالیبراسیون کاربر، استفاده از دستگاه را در پروژههای نصب و نگهداری شبکه آسانتر میکنند.

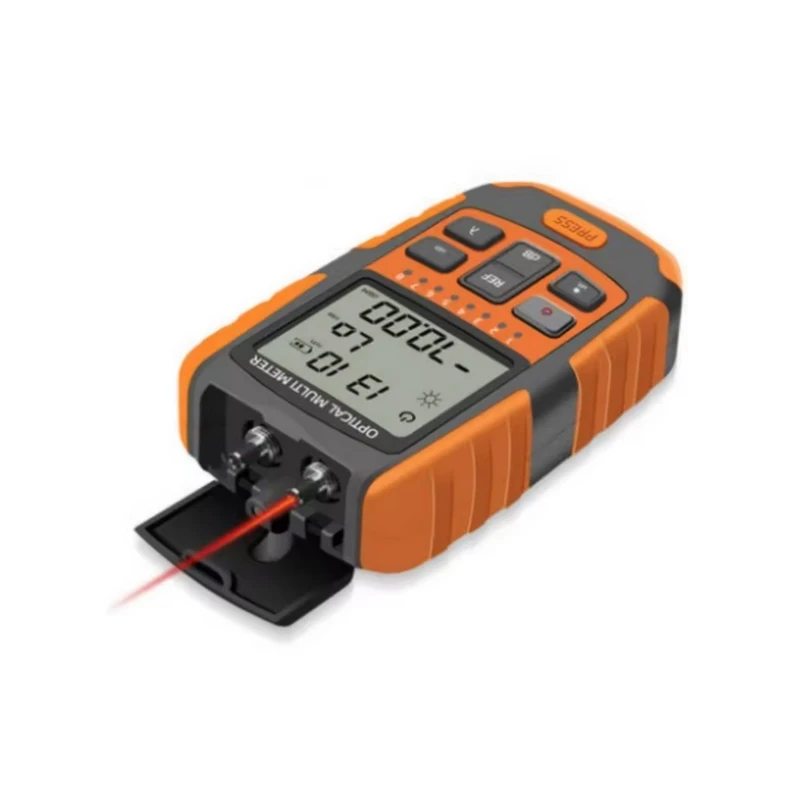

مدل NK260 با قابلیت VFL
در برخی پیکربندیهای NK260، دستگاه به VFL یا منبع نور قرمز قابل مشاهده نیز مجهز میشود. VFL با طول موج حدود 650 نانومتر میتواند برای بررسی پیوستگی فیبر، شناسایی مسیر فیبر و پیدا کردن برخی شکستگیها یا نقاط دارای مشکل در لینک استفاده شود.
توان خروجی VFL بسته به پیکربندی میتواند 2، 10، 30 یا 50 میلیوات باشد و امکان کار در حالتهای CW، 1Hz و 2Hz را دارد.

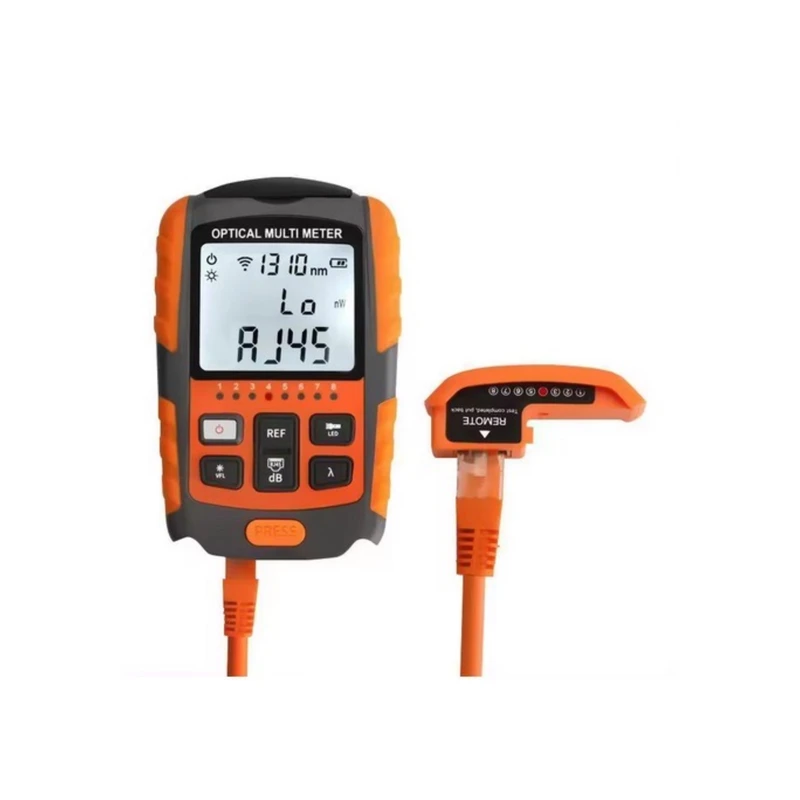

تست کابل شبکه RJ45
یکی دیگر از قابلیتهای قابل توجه سری NK260، پشتیبانی از تست ترتیب سیمهای کابل شبکه RJ45 است. در پیکربندیهای مجهز به قابلیت Cable Tracking نیز امکان ردیابی کابل شبکه وجود دارد. برد تست اعلامشده برای این بخش حداکثر 300 متر است.
طراحی مناسب برای استفاده در پروژههای فیبر نوری
ابعاد کوچک و وزن پایین NK260 باعث شده این دستگاه برای استفاده در محیطهای کاری و پروژههای میدانی مناسب باشد. ابعاد مدل اعلامشده 110 × 68 × 27 میلیمتر و وزن آن حدود 130 گرم است.
دستگاه میتواند با دو باتری AAA یا در پیکربندی دارای باتری لیتیومی با باتری 3.7V و ظرفیت 700mAh مورد استفاده قرار گیرد. مدت زمان کارکرد اعلامشده برای حالت OPM حداقل 120 ساعت است.
کاربردهای پاورمتر NOVKER NK260
- اندازهگیری توان نوری در لینکهای فیبر نوری
- بررسی افت توان و وضعیت لینک فیبر
- تست و راهاندازی شبکههای فیبر نوری
- عیبیابی و نگهداری شبکههای مخابراتی
- تست شبکههای FTTH و زیرساختهای فیبر نوری
- استفاده در پروژههای نصب و نگهداری کابلهای نوری
- تست پیوستگی و شناسایی مسیر فیبر با VFL در مدلهای مجهز
- تست ترتیب سیمهای کابل شبکه RJ45
خرید پاورمتر فیبر نوری NOVKER مدل NK260
اگر برای نصب، راهاندازی یا عیبیابی شبکههای فیبر نوری به یک پاورمتر فیبر نوری قابل حمل با پشتیبانی از طول موجهای متداول و امکانات کاربردی تست نیاز دارید، NOVKER NK260 میتواند انتخاب مناسبی باشد. قابلیت اندازهگیری توان نوری، تشخیص فرکانس، ذخیره نتایج، پشتیبانی از چندین طول موج استاندارد و امکان انتخاب پیکربندیهای مجهز به VFL، این مدل را به ابزاری کاربردی برای تکنسینهای شبکه تبدیل کرده است.
نقد و بررسی
نقد و بررسی پاورمتر فیبر نوری NOVKER مدل NK260
NOVKER NK260 یک پاورمتر کوچک و قابل حمل است که برای اندازهگیری توان نوری در شبکههای فیبر نوری طراحی شده است. تمرکز اصلی این دستگاه روی اندازهگیری قدرت سیگنال و بررسی وضعیت لینک فیبر نوری است و در بعضی نسخهها امکاناتی مانند VFL و تست کابل شبکه نیز در اختیار کاربر قرار میگیرد.
عملکرد و دقت اندازهگیری
مهمترین معیار در انتخاب پاورمتر فیبر نوری، محدوده اندازهگیری و دقت آن است. NK260 با استفاده از آشکارساز InGaAs و پشتیبانی از محدوده طول موج 800 تا 1700 نانومتر، بخش قابل توجهی از طول موجهای مورد استفاده در شبکههای فیبر نوری را پوشش میدهد.
بسته به نسخه و پیکربندی، محدوده توان قابل اندازهگیری دستگاه میتواند متفاوت باشد. در مشخصات رسمی، گزینههایی مانند -70 تا +10 dBm و -50 تا +26 dBm برای NK260 ارائه شده است. بنابراین هنگام خرید، توجه به پیکربندی دقیق دستگاه اهمیت زیادی دارد.
پشتیبانی از طول موجهای متداول
یکی از نقاط قوت NK260، پوشش تعداد زیادی از طول موجهای رایج است. این دستگاه طول موجهای 850، 980، 1270، 1300، 1310، 1490، 1550، 1577، 1625 و 1650 نانومتر را پشتیبانی میکند.
این موضوع باعث میشود NK260 فقط به یک نوع شبکه یا یک طول موج خاص محدود نباشد و بتوان از آن در پروژههای مختلف فیبر نوری استفاده کرد.
قابلیت تشخیص فرکانس
NK260 قادر به تشخیص سیگنالهای CW و فرکانسهای مدولهشده 270Hz، 330Hz، 1kHz و 2kHz است. این قابلیت برای تکنسینهایی که در زمان تست نیاز به بررسی نوع سیگنال دریافتی دارند، یک ویژگی کاربردی محسوب میشود.
VFL؛ یک قابلیت کاربردی در نسخههای مجهز
در صورتی که نسخه خریداریشده به VFL مجهز باشد، کاربر علاوه بر پاورمتر یک منبع نور قرمز نیز در اختیار خواهد داشت. این قابلیت برای بررسی پیوستگی فیبر و پیدا کردن مسیر فیبر بسیار مفید است و میتواند نیاز به حمل یک دستگاه VFL مجزا را کاهش دهد.
البته باید توجه داشت که VFL در تمام پیکربندیهای NK260 الزاماً وجود ندارد و هنگام خرید باید نسخه دستگاه بررسی شود.
طراحی و قابلیت حمل
NK260 از نظر ابعاد و وزن برای استفاده میدانی طراحی شده است. وزن حدود 130 گرم و ابعاد 110 × 68 × 27 میلیمتر، حمل دستگاه را برای تکنسینهای شبکه آسان میکند. این موضوع بهخصوص در پروژههایی که تکنسین باید تجهیزات مختلفی را همزمان با خود حمل کند، اهمیت دارد.
عمر باتری
یکی از مزایای NK260 برای استفاده در پروژههای میدانی، مصرف انرژی پایین و زمان کارکرد طولانی است. طبق مشخصات سازنده، مدت زمان کارکرد در حالت OPM حداقل 120 ساعت اعلام شده است. دستگاه بسته به پیکربندی میتواند از باتری AAA یا باتری لیتیومی 3.7V/700mAh استفاده کند.
نقاط قوت
- بازه گسترده اندازهگیری طول موج از 800 تا 1700 نانومتر
- استفاده از آشکارساز InGaAs
- پشتیبانی از چندین طول موج استاندارد فیبر نوری
- تشخیص فرکانسهای 270Hz، 330Hz، 1kHz و 2kHz
- طراحی کوچک و وزن پایین
- عمر باتری طولانی
- امکان ذخیره نتایج اندازهگیری
- امکان انتخاب نسخه مجهز به VFL
- پشتیبانی از تست ترتیب سیمهای کابل RJ45
نکاتی که قبل از خرید باید در نظر گرفت
مهمترین نکته هنگام خرید NK260، توجه به پیکربندی دقیق دستگاه است. تمام نسخههای این مدل الزاماً محدوده اندازهگیری، VFL یا قابلیتهای جانبی یکسانی ندارند. برای مثال، VFL و برخی امکانات تست کابل بهصورت انتخابی ارائه میشوند.
همچنین همانند سایر پاورمترهای فیبر نوری، تمیز بودن کانکتور و سطح انتهایی فیبر تأثیر مستقیمی بر صحت اندازهگیری دارد. آلودگی کانکتور میتواند باعث نمایش مقدار نادرست توان نوری شود؛ بنابراین تمیزکاری صحیح قبل از تست اهمیت زیادی دارد.
جمعبندی
در مجموع، پاورمتر فیبر نوری NOVKER مدل NK260 را میتوان یک ابزار جمعوجور و کاربردی برای تکنسینهای فیبر نوری دانست. پشتیبانی از طول موجهای متنوع، بازه اندازهگیری مناسب، تشخیص فرکانس، حافظه اندازهگیری و امکان انتخاب نسخههای مجهز به VFL باعث شده این مدل برای نصب، راهاندازی، نگهداری و عیبیابی شبکههای فیبر نوری گزینهای قابل توجه باشد.
اگر هدف شما داشتن یک دستگاه قابل حمل برای اندازهگیری توان نوری و انجام تستهای روزمره شبکه است، NK260 میتواند انتخاب مناسبی باشد؛ با این شرط که پیش از خرید، محدوده توان و امکانات دقیق پیکربندی موردنظر خود را بررسی کنید.
